迷你型無紙記錄儀

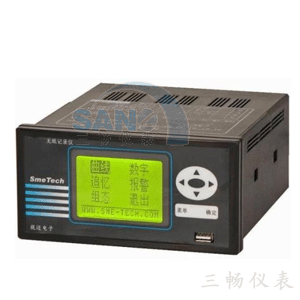

產品名稱：迷你型無紙記錄儀

概述：SC3W系列迷你型無紙記錄儀采用基于ARM內核的高檔處理器，實現高速信息采集和處理，大容量閃存芯片可實現超長時間數據存儲�？梢暂斎霟犭娕肌犭娮�、標準電流、標準電壓等信號。具有通道電源隔離、傳感器配電、繼電器輸出、流量積算、溫壓補償、熱能積算、PID調節、歷史數據轉存及通訊功能

全國銷售熱線 18952302362

詳細信息

SC3W系列為1-3路萬能輸入單色無紙記錄儀簡稱迷你型無紙記錄儀，采用基于ARM內核的高檔處理器，實現高速信息采集和處理，大容量閃存芯片可實現超長時間數據存儲。可以輸入熱電偶、熱電阻、標準電流、標準電壓等信號。具有通道電源隔離、傳感器配電、繼電器輸出、流量積算、溫壓補償、熱能積算、PID調節、歷史數據轉存及通訊功能。

二、迷你型無紙記錄儀功能特點

1、128*64點陣液晶圖形顯示屏，LED背光、畫面豐富、信息量大；

2、采用基于ARM的高速、高性能微處理器，可以同時實現多路信號的檢測、記錄、顯示和報警；

3、采用大容量FLASH閃存芯片存儲歷史數據，超長時間數據存儲，掉電永不丟失數據。集成硬件時鐘，掉電后也能準確運行；

4、全隔離萬能輸入，可輸入多種信號，無需更換硬件，通過儀表組態即可；

5、中英文組態菜單，實現對系統信息、通道狀態、各通道的報警閥值、通信方式等信息進行設置，軟件密碼鎖保證用戶組態安全；

6、報警記錄，記錄每通道歷史報警信息；

7、數據轉存，使用USB接口存儲體備份或轉存歷史數據；標準串行通訊接口：RS485和RS232；

8、新型開關電源，170~264VAC范圍內正常工作；

9、提供變送器+24VDC隔離配電；

三、迷你型無紙記錄儀技術指標

顯示器	128*64點陣式圖形液晶顯示器，LED背光
基本誤差	±0.5%FS
輸入規格	全隔離萬能輸入：1~3通道信號輸入，通道間完全隔離，隔離電壓1000V；（1）標準Ⅱ型、Ⅲ型信號：0~10mA DC、0~5V DC、1~5V DC、4~20mA DC；（2）熱電偶：WR25型、B型、E型、J型、K型、S型、T型、R型；（3）熱電阻：Pt100、Cu50；
輸出規格	1-3路配電；4路可組態繼電器觸點輸出，觸點容量為3A、250VAC(阻性負載)，默認為常開觸點。
通訊	通訊接口：RS232C或RS485 波特率：1200、2400、4800，9600、19200，38400
存儲容量	32Mbit或者其它容量
記錄時間	1秒~300秒任意設定，記錄時間長度計算公式（單位：天）：記錄時間（天）＝24X記錄間隔/通道數
數據備份	USB接口
冷端補償范圍及誤差	范圍：0-50<℃，誤差±0.5℃
斷電保護	內置FLASH存儲器，yongjiu保存參數和歷史數據，
供電電源	170~264AVC，50Hz±5%
環境溫度	0~50℃
環境濕度	0~85%RH

三暢SC3W系列迷你型無紙記錄儀萬能輸入量程表
輸入類型		量程范圍	熱電偶	輸入類型	量程范圍
Ⅱ型：0~10mA，0~5V		-99.9~3000.0		K型	-50~1300℃
Ⅲ型：4~20mA，1~5V		-99.9~3000.0		E型	-50~700℃
				J型	-50~600℃
				T型	-200~400℃
熱電阻	Pt100	-200~600℃		S型	-50~1600℃
				B型	500~1800℃
	Cu50	-50~150℃		R型	0~1600℃
				WR25型	200~2300℃
