膜盒壓力表

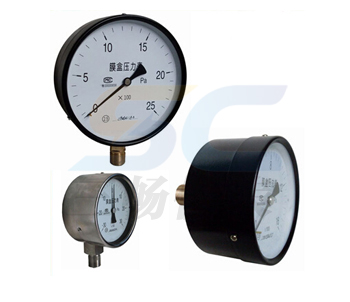

產品名稱：膜盒壓力表
概述：膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對同合金不其腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛勇于鍋爐通風、氣體管道、燃燒裝置等及其它類似的設備上
全國銷售熱線 18952302362
詳細信息
膜盒壓力表的用途說明
不銹鋼膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對同合金不其腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛勇于鍋爐通風、氣體管道、燃燒裝置等及其它類似的設備上
不銹鋼膜盒壓力表的結構原理
儀表由測量系統（包括接頭，膜盒）等、傳動機構、指示裝置和外殼組成。
當被測介質的壓力作用于膜盒時。其自由端產生相應彈性變形一一位移，經撥桿帶動傳動機構放大；由指示裝置將被測壓力在儀表盤上指示出來
不銹鋼膜盒壓力表的主要技術指標
標度范圍及精確度等級及重量
|
型號
|
標度范圍（KPA）
|
精確度等級
|
重量KG
|
|
正壓 負壓 正負壓
|
|||
|
YE-100
YE-150
|
0～1.6 -1.～60 -0.8～＋0.8
|
1.6
2.5
|
0.5
|
|
0～2.5 -2.5～0 -1.2～＋1.2
|
|||
|
0～4 -4～0 -2～＋2
|
|||
|
0～6 -6～0 -3～＋3
|
|||
|
0～10 -10～0 -5～＋5
|
|||
|
1～6 -16～0 -8～＋8
|
|||
|
0～25 -25～0 -12～＋12
|
|||
|
0～40 -40～0 -20～＋20
|
工作位置、環境;儀表垂直安裝;工作環境-25～55℃.相對濕度不大于80%,并且周圍環境中不含有腐蝕儀表的有害氣體;
溫度影響;使用溫度偏離20±5時.其溫度附加誤差不大于0.4%/10℃
導(測)壓系統及外殼等主要零件的材質
|
零件名稱
|
材料牌號
|
型號
|
D
|
H
|
L
|
d
|
h
|
h1
|
S
|
|
接頭
|
黃銅
HPb59-1
|
YE-100
|
φ100
|
90
|
20
|
M20×1.5
|
17
|
50
|
□22
|
|
膜合
|
銅錫青
QSn6.5-0.1
|
YE-150
|
φ150
|
118
|
20
|
M20×1.5
|
17
|
50
|
□22
|
|
齒輪傳動機構
|
銅HPb59-1
|
||||||||
|
表殼、罩殼
|
冷扎板20
|
除非注明，淮安三暢儀表文章均為原創，轉載請標明本文地址http://www.sxzbjs.cn/zzylb/157.html
