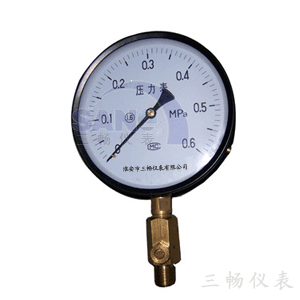

普通壓力表
產品名稱：普通壓力表
概述：一般普通壓力表的測量系統有接頭與彈簧管組成，由于被測壓力的變化使彈簧管自由端產生位移，借連桿帶動扇形傳動齒輪端部的指針旋轉，在盤度指示相應的壓力數值。為了消除扇形齒輪轉軸齒輪間隙活動，在轉軸齒輪上裝置了盤形游絲
全國銷售熱線 18952302362
詳細信息
普通壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
一般壓力表主要技術指標
壓力表Y-60、100、150
使用環境條件：-20～70℃，相對濕度不大于85%
溫度影響：使用溫度偏離20±5℃時，影響誤差變化不大于0.4%/10℃
使用環境條件：-20～70℃，相對濕度不大于85%
溫度影響：使用溫度偏離20±5℃時，影響誤差變化不大于0.4%/10℃
結構原理
儀表的測量系統由接頭與彈簧管組成,由于被測壓力的變化使彈簧管自由端產生位移，借連桿帶動扇形傳動齒輪端部的指針旋轉，在度盤指示相應壓力數值。為了消除扇形齒輪間的間隙活動，在轉軸齒輪上裝置了盤形游絲。
普通壓力表主要技術指標
|
型號
|
Y-40
Y-40Z
|
Y-60
Y-60Z
Y-60ZT
|
Y-100
Y-100ZT
|
Y-150
Y-150ZT
|
Y-250
|
|
公稱通徑mm
|
￠40
|
￠60
|
￠100
|
￠150
|
￠250
|
|
精度等級
|
2.5
|
1.6
|
|||
|
測量范圍MPa
|
0～0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6
|
||||
|
0～10；16；25
|
0～10；16；25；40；60；100
|
||||
|
-0。1～0.06；0.15；0.3；0.5；0.9；1.5；2.4
|
|||||
使用環境指標：-40～70℃，相對濕度不大于85%
溫度影響：不大于0.4%/10℃（相對溫度偏離20±5℃）
三、 一般壓力表結構原理
儀表的測量系統有接頭與彈簧管組成，由于被測壓力的變化使彈簧管自由端產生位移，借連桿帶動扇形傳動齒輪端部的指針旋轉，在盤度指示相應的壓力數值。為了消除扇形齒輪轉軸齒輪間隙活動，在轉軸齒輪上裝置了盤形游絲。
|
型號
|
D
|
d
|
d1
|
L
|
d0
|
B
|
H
|
d2
|
H1
|
H2
|
L1
|
|
Y-40
|
￠40
|
M10×1
|
￠2.5
|
10
|
|
38
|
24
|
|
|
8.5
|
2
|
|
Y-40Z
|
|
40
|
24
|
|
|
0
|
|||||
|
Y-60
|
￠60
|
M14×1.5
M10×1
|
￠5
|
14
|
|
56
|
30
|
|
|
12
|
|
|
Y-60Z
|
|
58
|
30
|
|
|
0
|
|||||
|
Y-60T
|
72
|
56
|
30
|
￠4.5
|
|
13
|
|||||
|
Y-60ZT
|
53
|
30
|
￠4.5
|
24
|
0
|
||||||
|
Y-100
|
￠100
|
M20×1.5
|
￠6
|
20
|
|
90
|
44
|
|
|
18
|
|
|
Y-100Z
|
|
85
|
44
|
|
|
30
|
|||||
|
Y-100T
|
118
|
90
|
45
|
￠5.5
|
39
|
18
|
|||||
|
Y-100ZT
|
85
|
44
|
￠5.5
|
|
30
|
||||||
|
Y-150
|
￠150
|
|
115
|
48
|
|
|
18
|
||||
|
Y-150Z
|
|
92
|
47
|
|
41
|
30
|
|||||
|
Y-150T
|
165
|
115
|
48
|
￠5.5
|
|
18
|
|||||
|
Y-150ZT
|
92
|
47
|
￠5.5
|
|
30
|
||||||
|
Y-200
|
￠200
|
|
146
|
50
|
|
|
18
|
||||
|
Y-250
|
￠250
|
|
167
|
50
|
|
|
18
|
除非注明，淮安三暢儀表文章均為原創，轉載請標明本文地址http://www.sxzbjs.cn/zzylb/72.html
