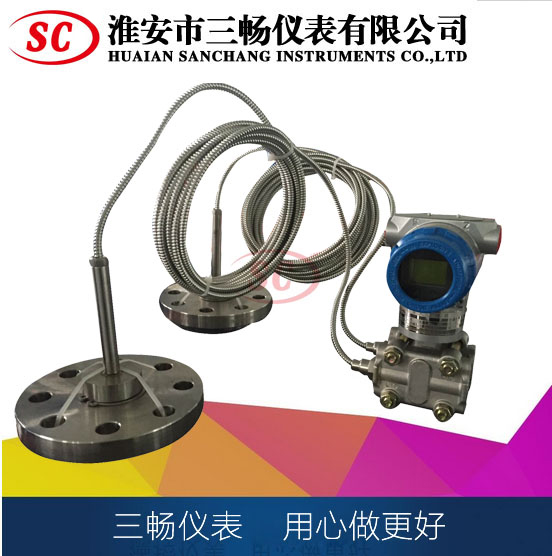

帶毛細管單法蘭液位計的密封隔膜是用于防止管道中的介質直接進入差壓變送器里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛細管連接起來的。SC438WY、SC438NY（與EJA438W、EJA438N一樣）帶毛細管單法蘭液位計用來測量液體、氣體和蒸汽的流量、液位、密度和差壓，然后輸出與測得的差壓相對應的4～20mA DC信號。也可與手操器相互進行通信，可進行遠程設定及監控等
|
型 號 |
規格代碼 |
說 明 |
出廠價 |
備注 |
|||||||||
|
SC-438WY |
|
平膜片型帶毛細管單法蘭液位計 |
|
|
|||||||||
|
輸出信號 |
E |
4～20mA，HART協議數字通訊 |
|
|
|||||||||
|
測量量程 |
A |
0.06～3Mpa |
|
|
|||||||||
|
接液部分材質 |
|
膜盒 |
管道 |
其它 |
|
|
|
|
|||||
|
S |
JIS SUS316 |
JIS SUS316 |
JIS SUS316 |
|
|
||||||||
|
法蘭規格 |
J1 |
JIS10K |
|
|
|||||||||
|
隔膜凸出長度 |
2 |
X2＝50mm |
|
|
|||||||||
|
法蘭尺寸/材質 |
G |
3-inch（80mm，DN80）/JIS S25C |
|
|
|||||||||
|
法蘭螺栓材質 |
A |
JIS SCM435 |
|
|
|||||||||
|
注入液 |
|
|
接液溫度℃ |
環境溫度℃ |
|
|
|
||||||
|
A |
一般型（硅油） |
-10～250 |
-10～60 |
|
|||||||||
|
B |
一般型（硅油） |
-30～180 |
-15～60 |
|
|||||||||
|
毛細管長度（m） |
□□ |
規定的毛細管長度從1～5米，用□□表示（如2m） |
|
|
|||||||||
|
安裝 |
9 |
水平配管連接，左邊高壓 |
|
|
|||||||||
|
電氣接口 |
5 |
G½內螺紋，2處接線口帶盲塞 |
|
|
|||||||||
|
顯示表頭 |
D |
數字表頭 |
|
|
|||||||||
|
2－inch管安裝托架 |
D |
JIS SECC 平托架 |
|
|
|||||||||
|
附加選型代碼 |
|
|
|
|
|||||||||
|
|
/□附加裝 |
||||||||||||
